Exemple: le code: 4 1/2 j 13 3 45 se lit: largeur=4.5', hauteur de rebord=j, diamètre de jante=13', 3 trous de fixation, déport de jante 45mm.


Quelques notions de base concernant les pneumatiques, et pour commencer comment lire les codes qui apparaissent sur les flancs des pneumatiques:

Type
Largeur
(1)
Série
(2)
Structure
Diamètre Interne
(3)
Indice de charge Indice de vitesse
RADIAL X 175 / 70 R 13 82 T

1: Largeur de section du pneu exprimée en millimètres
2: Rapport entre la hauteur et la largeur du pneu
3: Exprimé en pouces (1 pouce=2.54 cm)

D'autres informations peuvent aussi figurer sur les flancs du pneus: Marque, numéro d'homologation date et pays de fabrication, pneu avec ou sans chambre (Tube Type/Tubeless), sens de rotation, etc.

Calcul du diamètre d'un pneu

D = ( Dj . 25.4 + L . (R / 100) . 2 ) / 1000

Où:

Exemple: un pneu de type 205/55 VR 15 a un diamètre d'environ 0.6m

Calcul de la circonférence d'un pneu

C = D . Pi

Où:

Exemple: un pneu de type 205/55 VR 15 a une circonférence de 1.90m

Il est ainsi assez facile de déduire la relation qui existe entre la vitesse du moteur et la vitesse théorique du véhicule

V = (Vr .  C) / (Rb . Rf . 60)

Où:

Exemple: dans les même conditions de monte pneumatiques, la vitesse maximale d'une Calibra 2.0i GT (régime maximal 5700tr/min limité par le calculateur)

V = (5700 * 1.90) / (0.89 * 3.55 * 60) = 57 m/s = 205 km/h


A chaque vitesse maximale d'utilisation correspond code sous forme d'une ou plusieurs lettre; ces codes sont regroupés dans le tableau ci-dessous:

M jusqu'à 130 km/h
P jusqu'à 150 km/h
Q/H jusqu'à 160 km/h
R jusqu'à 170 km/h
S jusqu'à 180 km/h
T jusqu'à 190 km/h
H jusqu'à 210 km/h
V jusqu'à 240 km/h
W jusqu'à 270 km/h
Y jusqu'à 300 km/h
ZR supérieur à 300 km/h


L'indice de charge est une valeur arbitraire comprise entre 60 et 114, correspondant respectivement à une charge de 250 kg à 1 180 kg par pneu. Elle se calcule à l'aide de l'équation ci-dessous:
Poids par pneu = ((Indice - 60) x 155 / 9) + 250


pneus pression des pneus pression des pneus
dimension avant arrière avant arrière
195/60 R14-85V 2.3 2.1 2.5 3.2
195/60 R15-87V 2.3 2.1 2.5 3.2
205/55 R15-87V 2.3 2.1 2.5 3.2
175/70R14-84 Q M+S 2.3 2.1 2.5 3.2
T125/85 R15-95F 4.2 4.2 4.2 4.2

Libre à vous de changer la taille des pneumatiques. Attention toute fois à rester dans les choix imposés sous peine de CT négatif; attention de nouvelles normes ont été mises en vigueur en 2003: le tableau référencé est daté deu21-mars-2003.


Voici une méthode un peu fastidieuse mais optimale, que vous pouvez utiliser pour déterminer la pression la plus adaptée pour des conditions particulières: train de pneus, température, type de parcours et conditions de conduite:


CODE DEFAUT CONSTATABLE CRITERES D'INTERPRETATION
5.3.3.1.1 ETAT Coupure profonde (AVD. AVG. ARD. ARG.) Contre visite * Entaille ou craquelure sur le flanc ou la bande de roulement laissant apparaître la toile ou la carcasse directement ou indirectement par une intervention manuelle.
5.3.3.1.2 ETAT Déformation importante (AVD. AVG. ARD. ARG.)  Contre visite * Hernie et/ou boursouflure du flanc.
* Déformation de la bande de roulement (voilage).
* Décollement de la bande de roulement.
5.3.3.1.3 ETAT Présence d'un corps étranger (AVD. AVG. ARD. ARG.)  Sans contre visite * Présence d'un corps étranger dans la bande de roulement pouvant altérer l'étanchéité du pneumatique (clou, ...).
5.3.3.1.4 ETAT Usure irrégulière (AVD. AVG. ARD. ARG.) Sans contre visite * Usure irrégulière de la bande de roulement sans atteindre le seuil de 1,6 mm au niveau des rainures principales (plat sur pneumatique, défaut d’amortisseur).
* Usure de la bande de roulement (défaut de parallélisme, de carrossage, de pression) sans absence de sculpture.
5.3.3.1.5 ETAT Usure importante (AVD. AVG. ARD. ARG)  Contre visite * Profondeur des rainures principales inférieure à 1,6 mm sur au moins 1 point  mesuré (contrôle de l'ensemble de la bande de roulement).
* Plat sur pneumatique occasionnant une profondeur d’une des rainures principales inférieure à 1,6 mm
* Usure laissant apparaître la toile ou la carcasse sur la bande de roulement ou le flanc.
* Absence de sculpture sur une partie de la bande de roulement.
* Pneumatique recreusé
5.3.3.2.1 FONCTIONNEMENT Frottement  Contre visite * Contact intermittent ou permanent entre le pneumatique et le passage de roue ou la carrosserie, ou un élément mécanique.
5.3.3.3.1 SPECIFICATION Absence d'indicateur d'usure (AVD. AVG. ARD. ARG.)  Contre visite * Absence d’indicateurs d’usure sur un pneumatique monté sur VP (pneumatique recreusé, rechapé, ‘‘pneumatique camionnette’’ monté sur VP).
5.3.3.3.2 SPECIFICATION Différence importante d'usure sur l'essieu (AV. AR.)  Contre visite * Différence supérieure à 5 mm entre la profondeur des rainures principales de 2 pneumatiques montés sur le même essieu (y compris les roues d’un même côté d’un essieu à roues jumelées).
5.3.3.3.3 SPECIFICATION Dimensions inadaptées (AVD. AVG. ARD. ARG.)  Contre visite * Montage non concordant avec les données constructeurs (base de données techniques OTC) ou leurs équivalences (tableau ETRTO)
* Dimensions de pneumatiques différentes sur un même essieu.
* Risque d'interférence ou de contact du pneumatique avec les passages de roues ou tout autre organe.
5.3.3.3.4 SPECIFICATION Indices de charge et de vitesse inadaptés (AVD. AVG. ARD. ARG.) Sans contre visite * Indice(s) de charge et/ou de vitesse inférieur(s) aux données constructeurs (base de données techniques OTC).
* Absence ou illisibilité de marquage d'indices de charge et/ou de vitesse.
5.3.3.3.5 SPECIFICATION Marquages illisibles ou absents (AVD. AVG. ARD. ARG.) Contre visite * Absence ou illisibilité de marquage moulé en creux ou en relief sur le flanc du pneumatiques (de dimensions,  de structure (R pour Radial, D pour Diagonal, B pour Bias-belted).
5.3.3.3.6 SPECIFICATION Montage inadapté (AVD. AVG. ARD. ARG.)  Sans contre visite * Pneumatique tubeless monté sur jante tubeless avec chambre à air.
* Pneumatique tubeless monté sur jante tube-type sans chambre à air.
* Pneumatique tube-type monté sur jante tubeless avec chambre à air.
* Présence d’une chambre à air dans un pneumatique de série 35 à 65.
* Montage de pneumatique sur jante inadaptée.
* Sens de rotation du pneumatique non conforme au marquage.
5.3.3.3.7 SPECIFICATION Pression anormale (AVD. AVG. ARD. ARG.)  Sans contre visite * Pression mesurée avant correction différente de celle préconisée par le constructeur.
5.3.3.3.8 SPECIFICATION Structures différentes sur l'essieu (AV. AR.)  Contre visite * Montage de pneumatiques de catégories d'utilisation différentes sur un même essieu (pneumatique normal, pneumatique à usage spécial, "pneu neige")
* Montage de pneumatiques de structures différentes sur un même essieu (radial, diagonal, bias-belted)


Ce que dit le ministère des transports: "Les centres de contrôle technique vérifient si le type de pneus installé est conforme avec la base de données techniques recensant la plupart des équipements pneumatiques adaptés à chaque modèle de véhicule. Chaque modèle de véhicule, au moment de son homologation (réception) est en effet présenté avec une monte de pneumatiques adaptée notamment aux dimensions de passage des roues, aux dimensions des jantes et aux performances, au freinage et au poids dudit véhicule. Les normes indiquées par l'organisation technique européenne du pneu et de la jante (European tyre and rim organisation - ETRTO), rassemblant les grands fabricants de pneumatiques, permettent, à partir d'une dimension de base, d'utiliser des variantes compatibles avec les caractéristiques techniques du véhicule et figurant dans un tableau mis à jour par l'UTAC (Union technique de l'automobile et du cycle) pour tous les opérateurs français du contrôle technique automobile. "Le ministère recommande la consultation du site Michelin pour vérifier la compatibilité des pneumatiques. Personnellement, je ne vous le conseille pas, il contient des erreurs, et comme par hasard, certaines touchent les Calibra (exemple: pour Michelin, les C20NE de 91 sont montées en 14 pouces (alors que nous savons tous que cette monte était réservée aux modèles d'outre Rhin))


BARUM Bravuris 205 50 R16 87W

BF GOODRICH Profiler G 205 50 R16 87W

BRIDGESTONE Potenza RE 010 205 50 R16 87V

BRIDGESTONE Potenza RE 720 205 50 R16 87V

CHAMPIRO 205 50 R16 V

CONTINENTAL Premium Contact 205 50 R16 87W

CSC 205 50 R16 V

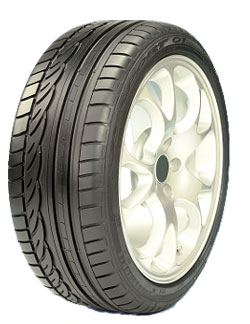

DUNLOP SP SPORT 01 205 50 R16

DUNLOP SP SPORT 9000 205 50 R16 ZR

DYNAXER HP 205 55 R15 88V

EAGLE NCT 5 205 50 R16 V

EAGLE NCT 5 205 50 R16 87W

EAGLE VENTURA 205 55 R15 88V

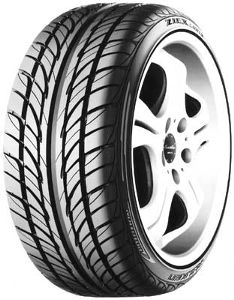

FALKEN OHTSU ZE-512 205 50 R16 87V

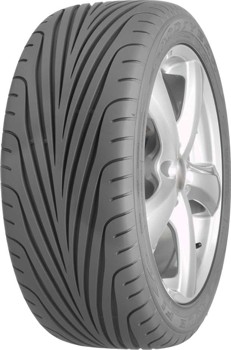

GOOD YEAR EAGLE F1 GS-D3 205 50 R16 87Y

GOOD YEAR EAGLE NCT 5 205 50 R16 87V

GOOD YEAR EAGLE NCT 5 205 50 R16 87W

HANKOOK VENTUS K102 205 50 R16 87V

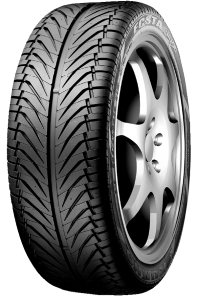

KHUMO 712 205 50 ZR16 87W BSW

KLEBER Dynaxer HP 205 50 R16 87V

MICHELIN Pilot EXALTO PE2 205 50 R16 87W

MICHELIN Pilot PRIMACY 205 50 R16 87V

MICHELIN Pilot SPORT 205 50 ZR16 87Y

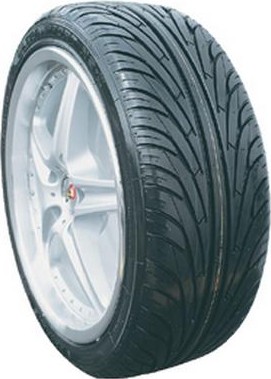

NANKANG NS-2 205 50 R16 87V

PIRELLI P 6000 205 50 R16 87V

PIRELLI P 6000 205 50 ZR16 87W

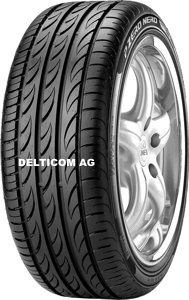

PIRELLI P ZERO NERO 205 50 ZR16 87Y

SportContact 205 50 R16 87V

YOKOHAMA A539 205 50 ZR16 87W

ZSTAR 205 50 R16 V


Enfin, la revoilà! Très attendue par les habitués de club-calibra, cette rubrique de la page pneumatique regroupe les avis collectés dans le forum. Vous êtes tous invités à la compléter en ajoutant une réponse à la question ouverte sur le forum. Préciser le type de calibra, le type de pneumatiques et vos appréciations de manière simple et explicite.

BF GOODRICH

BRIDGESTONES

CONTINENTAL

DUNLOP

FALKEN

FIRESTONE

MICHELIN

PIRELLI

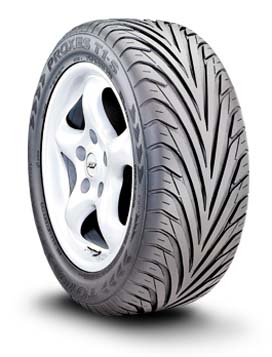

TOYO

YOKOHAMA
