Autoradios

• Démontage, remontage
• Câblage
• Grundig SC 303
• Philips SC 804
• Blaupunkt CD 300
• Les liens

Une page préparée par Didier

Démontage, remontage

Tous les autoradios livrés en série ou en option et en provenance d'OPEL sont installés de la même façon.

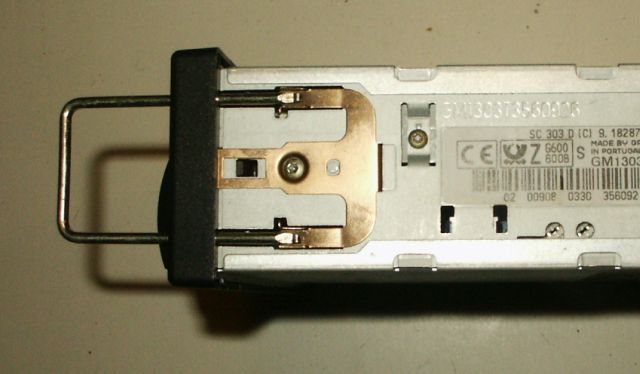

Démontage:

• Dévisser les 4 petites vis pointeaux à tête six pans creux
• Engager les outils d'extraction dans les orifices, griffes tournées vers l'intérieur

• Retirer les outils et l'autoradio
• Dégager le fil d'antenne
• Déverrouiller les deux prises (alimentation et haut parleurs)

Remontage:

• Brancher le fil d'antenne
• Brancher les deux prises (alimentation et haut parleurs)
• Pousser l'autoradio dans son logement
• Remettre en place les 4 petites vis pointeaux à tête six pans creux

Câblage

Câblage interne: repères 300 à 399

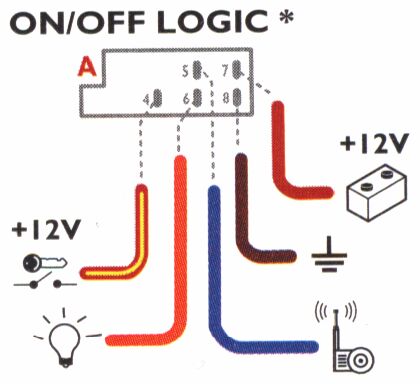

Branchement de l'alimentation des autoradios. Cette configuration de câblage peut nécessiter l'inversion de certains fils au niveau de la prise d'alimentation de l'autoradio.

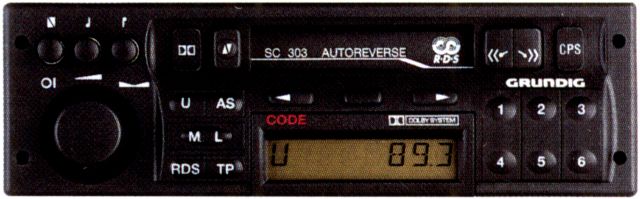

Grundig SC 303

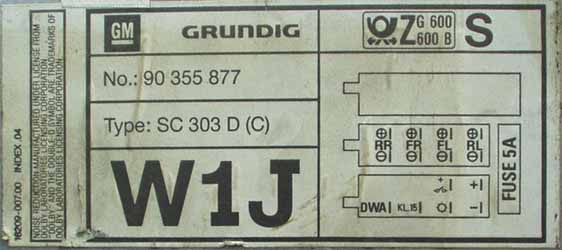

Câblage

Manuel d'utilisation (en anglais)

Manuel de service (en anglais)

Manuel de service (en français)

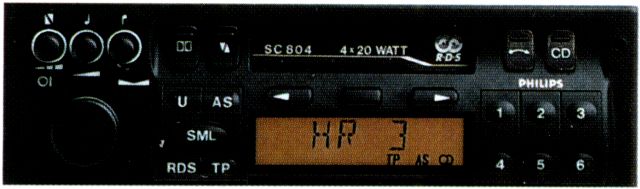

Philips SC 804

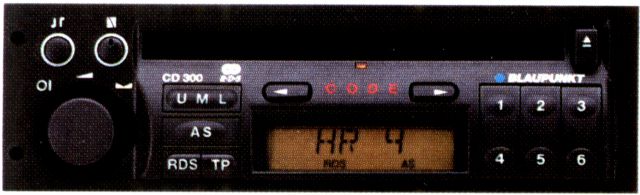

Blaupunkt CD 300

Manuel de service (en anglais)

Les liens
