Connecteurs
électriquesUne page préparée par Didier
Table de correspondance des connecteurs électriquesCliquer sur le modèle pour obtenir le schéma de la prise et la numérotation des positions
Nota: La lettre M figurant dans la référence signifie "mâle", tandis que la lettre F signifie "Femelle"
| Connecteur | Application | Nre. de positions |
Modèle |
|---|---|---|---|

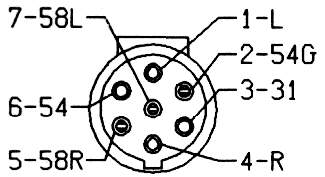

| X1 | PRISE DE REMORQUE | 7 | din-iso-1724 |
| X3 | MULTEC ET DISTRIBUTEUR D'ALLUMAGE (C16NZ) | 4 | ZPF4-2 ZPM4-2 |

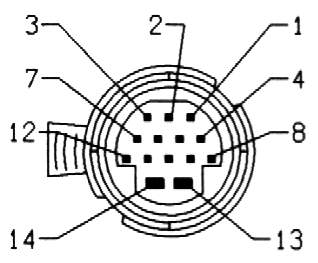

| X5 | TABLEAU DE BORD & MOTEUR | 14 | ZMW14-1 ZFW14-1 |

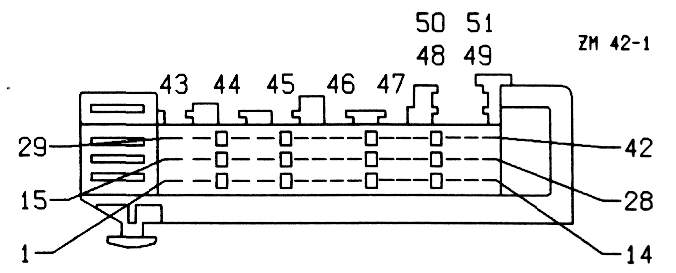

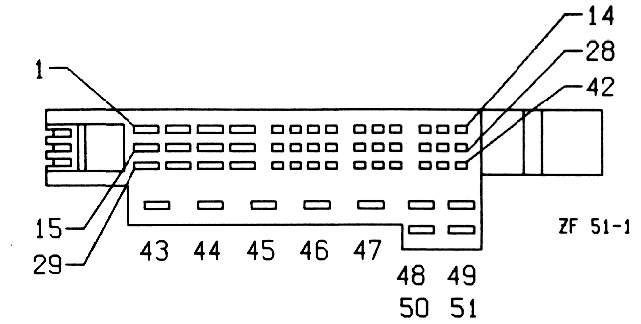

| X6 | TABLEAU DE BORD & CARROSSERIE | 51 | ZM42-1 ZF51-1 |
| X7 | TABLEAU DE BORD & CLIMATISATION | 8 | ZPM8-3 ZPF8-3 |
| X8 | TABLEAU DE BORD & MOTEUR MULTEC | 2 | N/C |
| X9 | TABLEAU DE BORD & MOTEUR MULTEC | 6 | ZPM6-55..59 ZPF6-55..59 |
| X10 | CODAGE DWA | 4 | N/C |
|
|

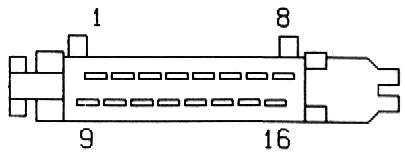

|||
| X11 | TABLEAU DE BORD & MOTEUR MULTEC | 6 | ZPM6-55..59 ZPF6-55..59 |
| X12 | CARROSSERIE & MOTRONIC (TC) | 6 | ZPM6-55..59 ZPF6-55..59 |
| X13 | DIAGNOSTIC | 10 | ZPF10-1 |
| X14 | TABLEAU DE BORD & CARROSSERIE (TC) | 6 | ZPM6-55..59 ZPF6-55..59 |
| X15 | INDICE d'OCTANE | 3 | ZMW3-3 ZFW3-3 |
| X16 | TABLEAU DE BORD & BR CC | 5 | ZMW5-2 ZFW5-2 |
| X17 | TABLEAU DE BORD & TEMPERATURE, BOITE DE VITESSES (4WD) | 2 | N/C |
| X18 | MOTRONIC & REGULATION ANTI-CLIQUETIS | 4/5 | ZMW5-2 ZFW5-2 |
| X19 | APPAREIL DE COMMANDE CHECK CONTROL | 16 | ZFW16-1 |
|
|
|||
| X20 | APPAREIL DE COMMANDE CHECK CONTROL | 26 | ZF26-3.6 |
| X21 | TABLEAU DE BORD & INSTRUMENT | 16 | M16-1 |
| X22 | TABLEAU DE BORD & INSTRUMENT | 12 | M12-1 |
| X23 | TABLEAU DE BORD & INSTRUMENT (CC) | 8 | F6-6 |
| X24 | TABLEAU DE BORD & PORTE | 6 | ZPM6-55..59 ZPF6-55..59 |
| X25 | CARROSSERIE & MOTRONIC (TC) | 4 | ZPM4-55..58 ZPF4-55..58 |
| X26 | MOTEUR / MOT / MULTEC & AT | 8 | ZPM8-1 ZPF8-1 |
| X27 | TABLEAU DE BORD & AT | 9 | ZM9-3 ZF9-21 |
| X28 | CARROSSERIE & MOTRONIC (TC) | 2 | ZPM8-1 ZPF8-1 |
| X29 | TABLEAU DE BORD CARROSSERIE (AUTO RADIO) | 6 | ZPM6-55..59 ZPF6-55..59 |
|
|
|||
| X30 | CARROSSERIE & PORTE | 6 | ZPM6-55..59 ZPF6-55..59 |

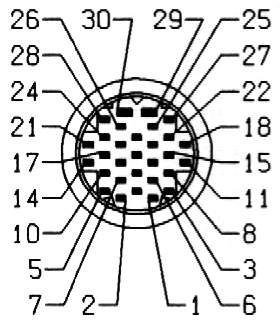

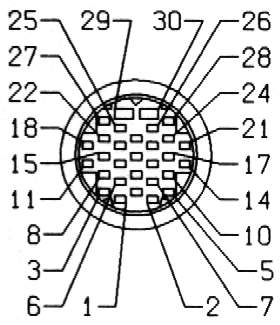

| X31 | PORTE & PORTE CONDUCTEUR | 30 | ZMW30-1 ZFW30-1 |
| X33 | PORTE & PORTE ARRIERE GAUCHE | 11 | ZM11-1 ZF11-1 |
| X34 | PORTE & PORTE PASSAGER | 30 | ZMW30-1 ZFW30-1 |
| X36 | PORTE & PORTE ARRIERE DROITE | 11 | ZM11-1 ZF11-1 |

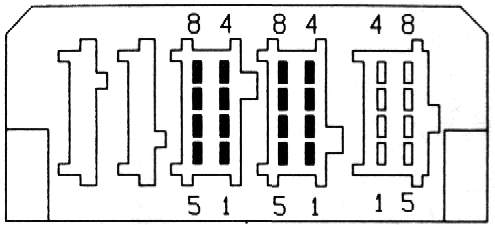

| X37 | CARROSSERIE & CONSOLE (BR) | 8 | ZM24-1 M8-2 |
| X38 | CARROSSERIE & POMPE A CARBURANT | 2 | N/C |
| X39 | PORTE & CONSOLE (FH) | 8 | ZM24-1, F8-9 |
|
|
|||
| X40 | PORTE & CONSOLE (FH) | 6 | ZM24-1, F8-8 |
| X41 | CARROSSERIE & DÉVERROUILLAGE DE COMPARTIMENT ARRIERE (NB) | 4 | ZPM4-55..58, ZPF4-55..58 |
| X42 | CARROSSERIE & COUVERCLE DE COMPARTIMENT ARRIERE (NB) | 2 | N/C |
| X43 | CARROSSERIE & HAYON ARRIERE BP (HB) | 5 | ZM5-1 ZF5-1 |
| X44 | MOTRONIC & SOUPAPES INJECTION | 16 | ZMW16-1 ZFW16-1 |
| X45 | CARROSSERIE & PRISE DE REMORQUE | 9 | M9-3, F9-23 |
| X46 | MOTEUR & CONTACTEUR AT | 7 | ZPM7-2 ZPF7-2 |
| X47 | MOTEUR & CONTACTEUR AT 4P | 4 | N/C |
| X48 | TABLEAU DE BORD & CONTACTEUR LWR | 16 | ZF16-2 |
| X49 | TABLEAU DE BORD & CONTACTEUR NSL/NSW' | 10 | ZF10-2 |
|
|
|||
| X50 | C0DAGE-NSL ET ECLAIRAGE DE PLAQUE MINERALOGIQUE | 6 | ZPM6-55..59 ZPF6-55..59 |
| X51 | PORTE & RETROVISEUR EXTERIEUR, COTE CONDUCTEUR | 6 | ZPM6-55..59 ZPF6-55..59 |
| X52 | PORTE & RETROVISEUR EXTERIEUR, COTE PASSAGER SP | 6 | ZPM6-55..59 ZPF6-55..59 |
| X53 | TABLEAU DE BORD & VENTILATEUR RADIATEUR / RESISTANCE SERIE | 3 | ZMW3-6, ZFW3-6 |
| X54 | CODAGE | 3 | ZMW3-3, ZFW3-3 |
| X55 | CARROSSERIE & ECLAIRAGE, INTERIEUR (UNIQUEMENT CALIBRA) | 4 | ZPM4-55..58 ZPF4-55..58 |
| X56 | TABLEAU DE BORD & APPAREIL DE COMMANDE AIRBAG | 26 | ZF26-3.6 |
|
|
|||
| X60 | TABLEAU DE BORD & CONTACTEUR D'ECLAIRAGE | 10 | ZF10-1 |
| X81 | MOTEUR 6 MOT/MULTEC | 1 | N/C |
| X63 | AT 6 ELECTROVALVES | 6 | ZPM8-1 ZPF8-1 |
| X64 | AT 6 CONTACTEUR D'AIDE AU DEMARRAGE | 6 | ZPM4-50 ZPF4-50 |
| X65 | TABLEAU DE BORD & CARROSSER1E BP (ABS) | 6 | ZPM6-55..59 ZPF6-55..59 |
| X66 | CARROSSERIE & POMPE LAVE-GLACE (CALIBRA) | 2 | N/C |
| X67 | TABLEAU DE BORD & PORTE | 4 | ZPM4-55..58 ZPF4-55..58 |
| X68 | TABLEAU DE BORD & PORTE | 8 | ZPM6-55..59 ZPF6-55..59 |
| X69 | TABLEAU DE BORD & AUTORADIO | 16 | ZF16-3 |
|
|
|||
| X70 | PORTE & CAPTEUR DE DWA | 4 | ZPM4-55..58 ZPF4-55..58 |
| X71 | PORTE & CAPTEUR DE DWA | 4 | ZPM4-55..58 ZPF4-55..58 |
| X72 | CONTACTEUR DE RETROVISEUR & PORTE CONDUCTEUR | 9 | ZM9-3 ZF9-21 |
| X73 | MOTEUR & TEMPS DE PRECHAUFFAGE | 6 | ZPM8-3 ZPF8-3 |
| X74 | MOTEUR & ALTERNATEUR TURBO DIESEL | 4 | 7323-9045 |
| X75 | TABLEAU DE BORD & MOTEUR | 1 | N/C |
| X76 | CARROSSERIE & CAPTEUR DE VITESSE DE ROTATION ABS | 2 | N/C |
| X77 | CARROSSERIE & CAPTEUR DE VITESSE DE ROTATION ABS | 2 | N/C |
| X78 | CARROSSERIE & CAPTEUR DE VITESSE DE ROTATION ABS | 2 | N/C |
| X79 | CARROSSERIE & CAPTEUR DE VITESSE DE ROTATION ABS | 2 | N/C |
|
|
|||
| X80 | PORTE & RETROVISEUR EXTERIEUR, COTE CONDUCTEUR | 9 | ZM9-3 ZF9-21 |
| X81 | PORTE & RETROVISEUR EXTERIEUR, COTE PASSAGER | 9 | ZM9-3 ZF9-21 |
| X82 | CONTACTEUR DE CLIMATISATION & LUNETTE ARRIERE | 15 | ZF15-1 |
| X83 | TABLEAU DE BORD & GICLEURS DE LAVE-GLACE | 1 | N/C |
| X84 | CARROSSERIE & LAMPES DE LECTURE, ARRIERE | 4 | ZPM4-55..58 ZPF4-55..58 |
| X85 | CONTACTEUR DE TEMPERATURE, AC | 3 | ZFW3-6 |
| X86 | CARROSSERIE & CONTACTEUR DE TEMPERATURE LIQUIDE DE REFROIDISSEMENT | 3 | ZFW3-6 |
| X87 | TABLEAU DE BORD & CONTACTEUR DE CEINTURE DE SECURITE | 1 | N/C |
| X88 | CARROSSERIE & ABS | 4 | ZF4-4 |
| X89 | CARROSSERIE & ABS | 15 | ZFW15-1 |
| X90 | TABLEAU DE BORD & CAPTEUR DE TEMPERATURE, CAT | 2 | N/C |
Autres références
