Introduction

Cette page décrit de manière générale comment procéder pour accéder aux principaux composants du mécanisme de Démontage du verrouillage des portes.

Le mécanisme de verrouillage est composé principalement: d'une poignée extérieure, d'un levier intérieur et d'un mécanisme de verrouillage. La poignée et le levier agissent sur le mécanisme par l'intermédiaire de tiges coulissantes.

Démontage

• Démonter le panneau de contre-porte
• Retirer la feuille plastique d'isolation
• Nota: On peut la maintenir soulevée en la fixant à la vitre à l'aide de pinces à linge

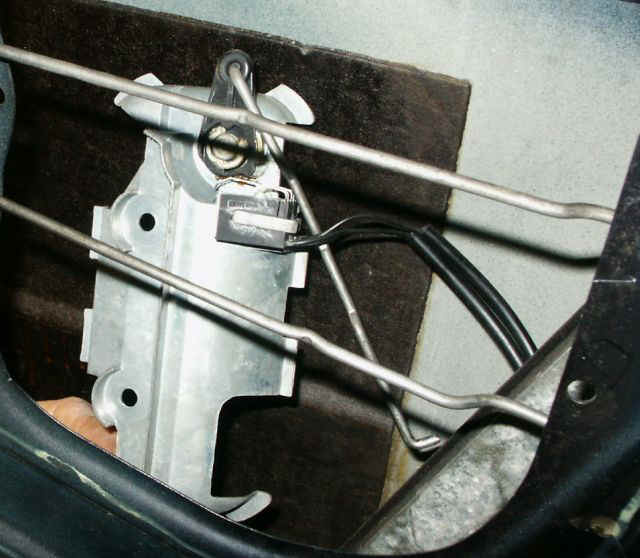

• Démonter la coquille intérieure de la poignée de porte (2 écrous épaulés de 10 mm)

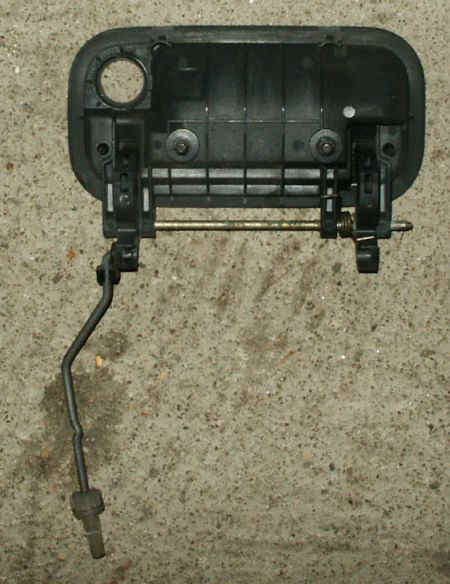

• Démonter la poignée de porte par l'extérieur de la porte

Nota: Le ressort de rappel de la poignée peut casser à cause de la qualité des matériaux employés. Il est très facile de le remplacer par un ressort fabriqué à l'aide de quelques centimètres de corde à piano roulée et coudée. Il suffit de faire coulisser l'axe de la poignée pour enlever le ressort cassé et le remplacer par le nouveau ressort.

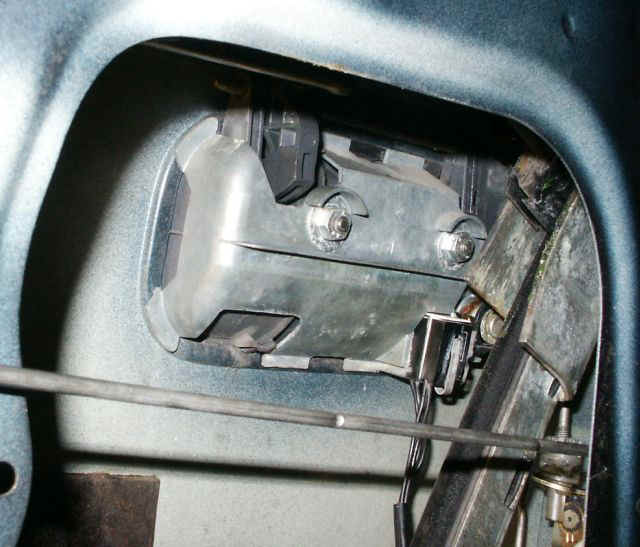

• Retirer le cache blanc (ou jaune) de protection du mécanisme de verrouillage (il est simplement clipsé sur le mécanisme)

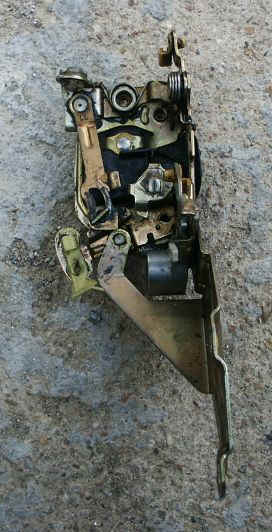

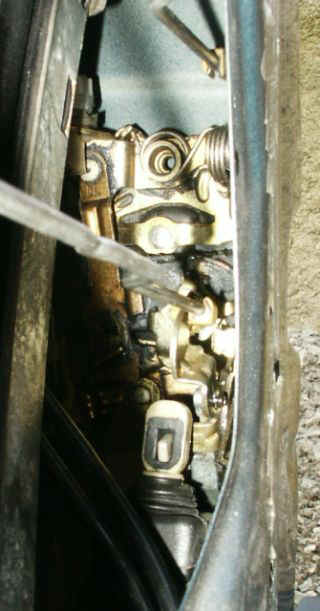

• Démonter le mécanisme de verrouillage (3 vis torx femelle sur la tranche de porte)
• Important: Les tiges doivent être dégagées de leur clips en faisant basculer ces derniers (en rotation)
• Nota: Avez-vous vu la masselotte (en forme de portion de "vache qui rit") qui permet le déverrouillage en cas de choc?

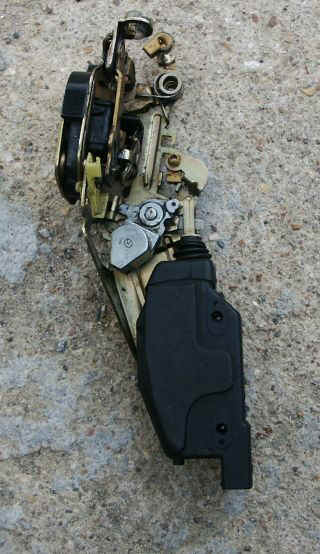

• Démonter le moteur du mécanisme de verrouillage (2 vis à tôle)

• Le mécanisme se nettoie au pétrole avec un pinceau à poils durs. Graisser généreusement avant le remontage.

Remontage

• Même procédure à l'envers!
• Nota: Testez le mécanisme complet avant de remonter les panneaux de porte!
• Remonter le panneau de contre-porte

Abstract

This page contains some general information related to the door locking system.
