Circuit de refroidissement flag-uk.gif (991 octets)

Une page préparée par Didier


Cette page est consacrée à la description du circuit de refroidissement des 20NE. Le principe est identique pour les autres motorisations et diffère dans sa réalisation. Une page préparée par Didier

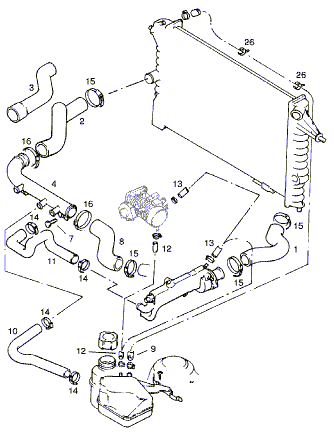

cool01.gif (12195 octets)  Le circuit de refroidissement est destiné à maintenir le moteur à une température optimale et quasi constante d'environ 100°C. La combustion du mélange air/essence est responsable de l'apport en calories, tandis que la dissipation des calories excédentaires est confiée au radiateur 2. L'ECU est renseigné de manière précise sur la température par la sonde 7 de manière à optimiser la richesse du mélange, notamment pendant les départs à froid.



Le circuit de refroidissement est étanche, de sorte que la pression à l'intérieur du circuit augmente avec la température du liquide de refroidissement. Cette pression, limitée à 1.2 bar par une valve solidaire du bouchon du trop plein de liquide, permet l'élévation du point d'ébullition du liquide de refroidissement à 125°C.

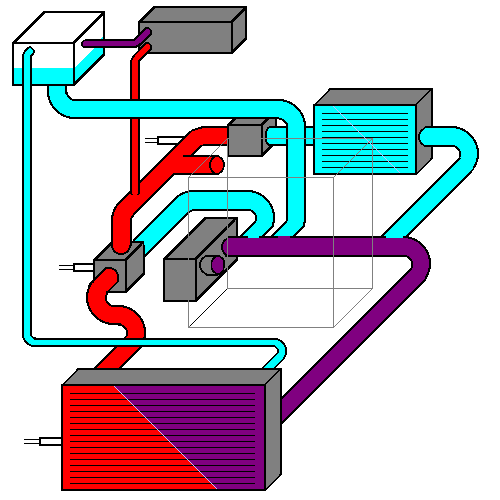

Pour le confort des passager, une dérivation du circuit de refroidissement alimente un radiateur situé dans l'habitacle de la voiture. Le débit de liquide de refroidissement est contrôlé depuis le tableau de bord par un levier relié à une vanne de commande.

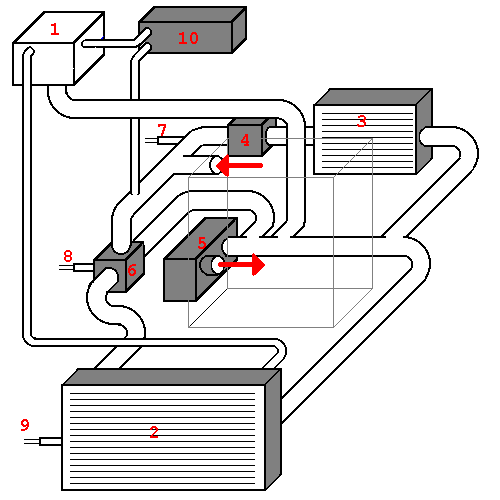

  • 1: Trop plein
  • 2: Radiateur
  • 3: Radiateur de chauffage
  • 4: vanne de réglage du radiateur de chauffage
  • 5: pompe à eau
  • 6: boîtier thermostatique
  • 7 sonde de température (ECU)
  • 8: sonde de température (tableau de bord)
  • 9: sonde de température du radiateur
  • 10: Arrivée d'air admission
  • -->: Arrivée du liquide de refroidissement dans le bloc moteur
  • <--: Sortie du liquide de refroidissement du bloc moteur

Capacité du circuit de refroidissement: 7.2 litres. Rapport antigel/eau: 28% pour -15°C, 50% pour -30°C






Une capsule thermostatique associée à un jeu de clapets permet la redirection du liquide de refroidissement en fonction de sa température. Cette capsule est enfermée dans un boîtier étanche illustré plus haut 6.Il existe une manière très simple de contrôler son fonctionnement:



  • Démonter le thermostat de son boîtier
  • Immerger le thermostat dans une boîte de conserve remplie d'eau
  • Porter à ébullition
  • Aux environs de 90°C, le dispositif anéroïde se détend et comprime le ressort principal


Les moteurs de Calibra sont équipés de deux sondes thermiques. Leur principe de fonctionnement est identique mais leur connectique et la destination du signal sont différentes. L'une envoie un signal au tableau de bord pour le cadran de température moteur. L'autre (celle qui est représentée ci-contre) envoie l'information directement à l'ECU et agit sur l'enrichissement du mélange air/essence.



Les performances de l'une et l'autre des sondes peuvent se dégrader au fil du temps. Aucune correction n'est possible, il suffit de les changer. Le tableau ci-dessous indique la relation température résistance de la sonde (Voir page consacrée aux mesures de température)



Température
(°C)
Z mini
(Ohms)
Z maxi
(Ohms)
0 4800 6600
20 2200 2800
40 1000 1400
80 270 380

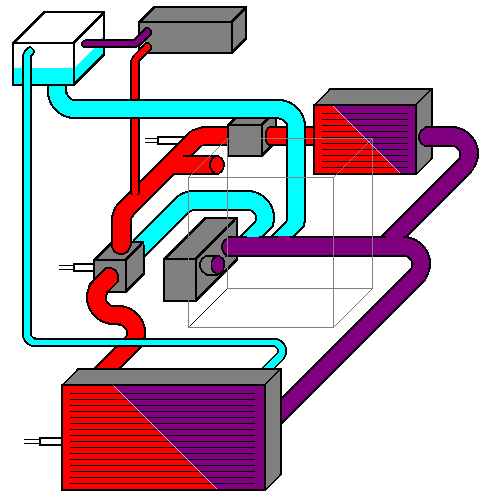

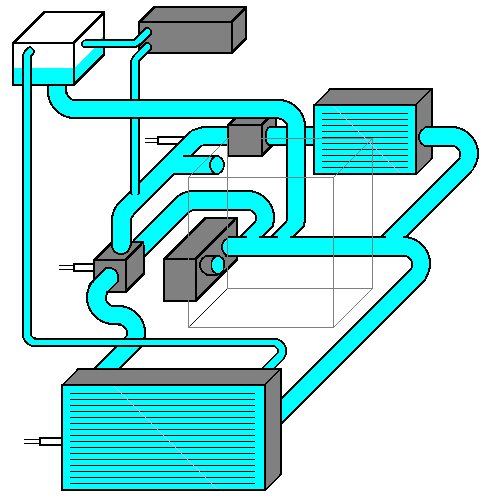

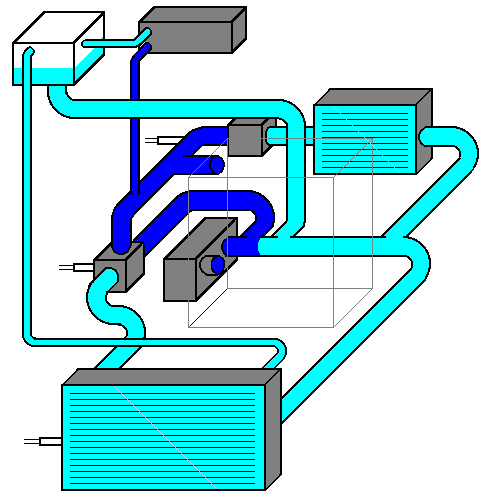

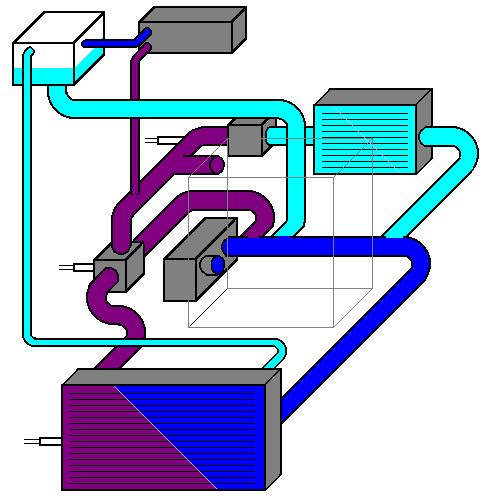

This page contains a description of the calibra's engine cooling system. In a general manner, the cooling fluid exits the engine, flows to the thermostat, which redirects the fluid directly to the engine, or through the radiator, depending on fluid temperature in order to maintain a constant 80°C engine temperature. The whole system is kept under pressure in order to raise the fluid bolling point to 125°C.
