Un article préparé par Hervé, qui a pour but d'expliquer le fonctionnement du système d'enclenchement de la transmission 4x4 des Calibra (et Vectra) 4x4 et sa relation avec le circuit de Direction assisté.


Pour comprendre la totalité du fonctionnement du système 4x4 et ses interconnexions avec les autres systèmes ( Freinage, ABS, etc...), veuillez consulter, entre autre, le site du spécialiste Européen dans ce domaine, Dorfbrunnen (http://www.dorfbrunnen-garage.ch/fran%E7ais/fran%E7ais.htm).

Glossaire:

D.A. : Direction Assistée Kli4x4 : Ensemble des Calibra 4x4 ( 2l i 4x4, 2l16 i 4x4, 2l turbo 16 4x4 ... ) BdT : Boite de Transfert, constituée d'un embrayage, d'un engrenage épicycloïdale et d'un viscocoupleur permettant de transmettre une partie du couple moteur vers le pont arrière. Viscocoupleur : Système à disques sans contact mécanique baignant dans de l'huile de silicone. ECU 4x4 : Centrale électronique de commande du système 4x4

BdT: Boîte de transfert

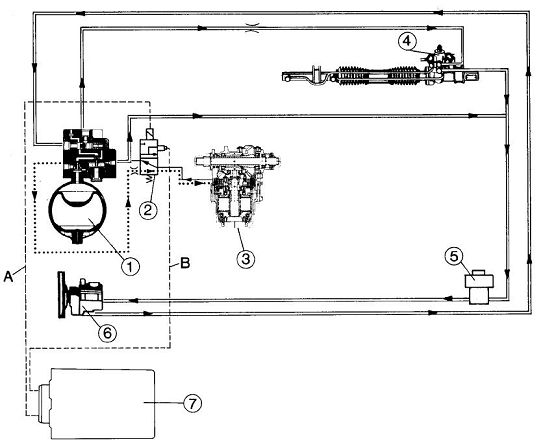

SCHEMA DU CIRCUIT DE D.A.

1 Sphère
2 Electrovanne avec capteur de pression
3 Boîte de transfert
4 Crémaillère de D.A
5 Réservoir d'huile de D.A.
6 Pompe de D.A
7 ECU 4x4
A Commande de l'électrovanne par l'ECU
B Liaison entre le capteur de pression et l'ECU

Fonctionnement

L'huile de D.A. après être passée par la pompe est envoyée au "bloc sphère" puis à la crémaillère de D.A. et retourne ensuite au réservoir.

En fonctionnement normal, une électrovanne, commandée par l'ECU 4x4, dérive une partie de l'huile de D.A. sous pression (~ 53bar) vers la BdT. Cela commande un piston qui embraye un engrenage épicycloïdale qui transmet le couple de l'arbre de transmission au viscocoupleur. La sphère sert de réservoir de pression et amortit les pics ou chutes de pression. En cas de pression insuffisante au niveau de l'électrovanne, le capteur de pression informe l'ECU 4x4 qui désactive la transmission 4x4.

L'engrenage épicycloïdale et son système d'embrayage sont lubrifiés par une huile spéciale qu'il faut remplacer régulièrement en achetant chez Opel où chez les spécialistes concernés un bidon de 0,6l qui est la contenance du carter de ce système. Ce carter est mis à l'air libre par une durit dont l'extrémité libre est normalement fixée à côté du vase d'expansion et du bloc sphère.

Le piston de commande de l'embrayage est équipé d'un joint qui fait "barrage" et assure ainsi l'étanchéité entre le circuit de D.A. et le carter de la BdT.

Dans le cas le plus courant, un problème de BdT vient du fait que le joint du piston de commande lâche et l'huile de D.A. sous pression envahit le carter de la BdT puis refoule par la durit de mise à l'air libre. C'est cette "fuite" qui fait baisser le niveau d'huile de D.A. (Mais d'autres évènements peuvent arriver à la boite de transfert, la rendant HS, qui ne font pas forcément baisser le niveau de D.A.).

Si ce joint est légèrement fuyard, il se peut que la pression du piston soit insuffisante pour embrayer correctement l'engrenage et il y a un risque de "meulage" des engrenages ou de surchauffe de l'embrayage ce qui augmente les dégâts et la facture de réparations.


Si vous constatez une fuite d'huile au niveau de la durite de mise à l'air libre, ou si le voyant de 4x4 s'allume, retirez immédiatement le fusible F19 de son emplacement ce qui a pour effet de désactiver la commande de l'électrovanne et donc l'enclenchement de la transmission 4x4. Vous roulerez alors en deux roues motrice ( traction ) mais vous limiterez les dégâts et la note d'une éventuelle réparation.

NOTA:

Le joint est très spécifique, ainsi que sa fixation au piston, et il semble que Dorfbrunnen soit en situation de monopole en ce qui concerne sa réparation.


Dorfbrunnen
http://www.dorfbrunnen-garage.ch/fran%E7ais/fran%E7ais.htm.


This page is of important matter for those Calibra drivers who ride a 4x4 model. Oil level, leaks and dashboard 4x4 light must be taken into account seriously, or expensive bill may be experienced.
