Démontage des sièges avant

• Introduction
• Démontage
• Remontage
• Verrouillage
• Abstract

Une page préparée par Didier

Introduction

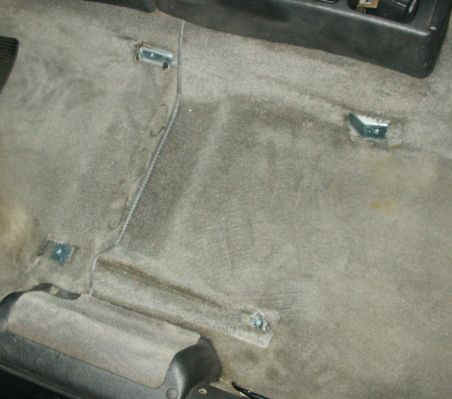

Le démontage et le remontage des sièges avants de la Calibra sont aisés. Les sièges sont arrimés à la coque via 4 boulons (à tête hexagonale) de 13mm.

Démontage

• Retirer l'appuie tête

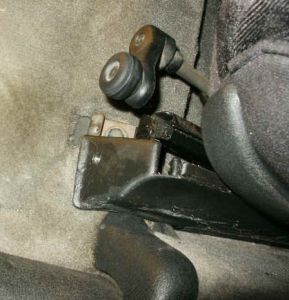

• Reculer le siège et dévisser la petite vis cruciforme de maintient du cache de la glissière extérieure. Dégager l'avant du cache vers l'extérieur, et le faire coulisser vers l'arrière.

• Retirer le cache arrière de la glissière intérieure

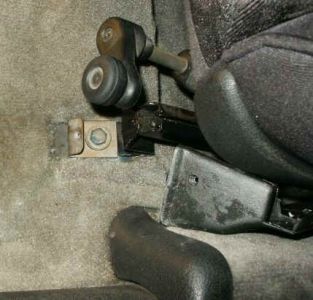

• Démonter les 4 boulons de maintient des glissières du siège
• Incliner la dossier du siège vers l'avant
• Extraire le siège de l'habitacle.

Remontage

Le remontage consiste à effectuer l'opération inverse. Il est conseillée de monter les 4 boulons sans les serrer et des les bloquer lorsque tous sont en place.

Verrouillage

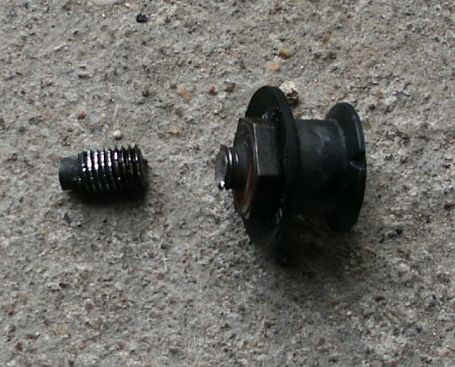

Le verrouillage des dossiers basculants est effectué par deux crochets commandés simultanément par la manette située sous le siège. Les crochets s'ajustent sur deux galets solidaires du châssis du siège. L'axe de support des galets peut casser (vraisemblablement si l'axe est desserré et que l'effort de flexion porte uniquement sur la tige filetée)

Attention: Il existe deux références pour cette pièce. Préciser qu'il s'agit du galet pour un siège réglable en hauteur!

Pas besoin de démonter le siège pour accéder à l'axe (sauf si, comme moi, vous aimez travailler à l'aise).

• Démonter le galet de son axe après avoir noté sa position par rapport à l'axe (excentrique)
• Basculer le siège en avant
• Retirer la housse en dégageant la petite goulotte plastique d'arrêt
• A l'aide d'une pince à prise multiples, dévisser la partie filetée de l'axe restant engagée dans le châssis du siège
• Remettre la housse en place
• Visser l'axe du galet (clé de 21mm)
• Remettre en place le galet et le clips d'arrêt

Abstract

This is a simple front seat removal procedure and a couple of words related to the replacement of a broken shaft.
