Installation d'un simulateur d'alarme flag-uk.jpg (493 octets)


Cette page sans prétention s'adresse à ceux qui n'ont pas d'alarme et ceux qui sont fatigués par les pannes à répétition de leur alarme. Elle décrit un petit montage très simple qui dissuadera les voleurs à la tire. De toute façon, si une personne mal intentionnée décide de vous dérober votre auto, il y arrivera, quelle que soit l'alarme que vous installerez. Alors faites vos comptes...

Attention: La réalisation de ce montage nécessite un minimum de compétences en électronique. Les informations contenues dans cette page sont mises à votre disposition en l'état. L'auteur de ce site ne saurait en aucun cas être tenu responsable des conséquences d'une information erronée ou utilisée de manière inappropriée.

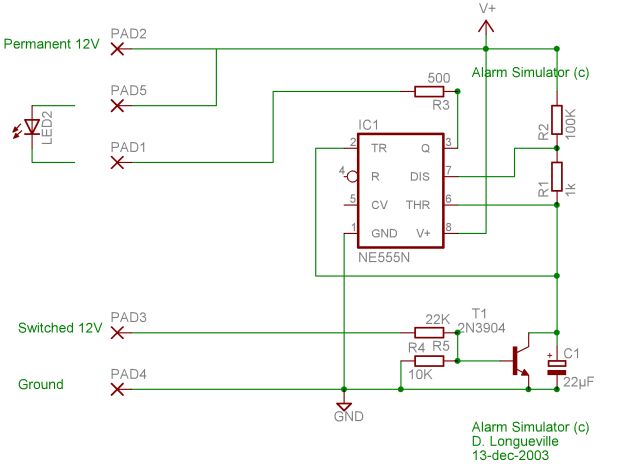

Le circuit fait appel à des composants extrêmement courants. Il est alimenté en 12V permanent (PAD2) et reçoit l'information de mise sous tension de la voiture par PAD3. Le plus simple est de prélever ce signal sur les fils d'alimentation de l'autoradio. La led est installée sur la planche de bord et reliée aux bornes PAD 1 et 5; veiller au respect de l'orientation de la led: le méplat indique la cathode (en direction de PAD 1), de toute façon, une inversion de polarité n'a aucune influence sur le circuit.



Index Qté. Description Désignation Observations
IC1 1 Timer programmable NE555 ou équivalent
T1 1 Transistor NPN 2N3904 ou équivalent
LED 1 1 Leds NA Rouge
C1 1 Capacité polarisée 22uF 20V NA 20V ou plus
R1 1 Résistance 1 Kohms NA 1/8W 5% ou mieux
R2 1 Résistance 100 Kohms NA 1/8W, 5% ou mieux
R3 1 Résistance 500 Ohms NA 1/8W, 5% ou mieux
R4 1 Résistance 10 Kohms NA 1/8W, 5% ou mieux
R5 1 Résistance 22 Kohms NA 1/8W, 5% ou mieux


This page describes how to build a simple, small and cheap alarm simulator.
